Direct X 11 기초 개념 학습

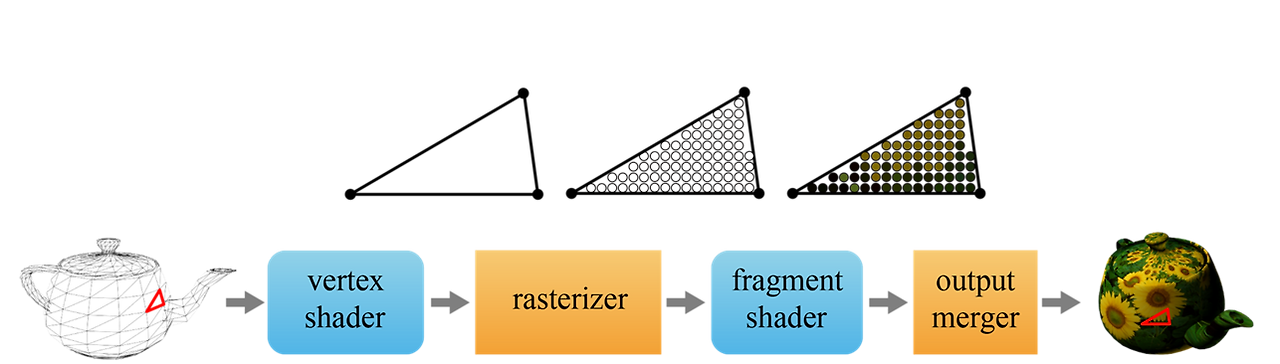

그래픽 파이프라인

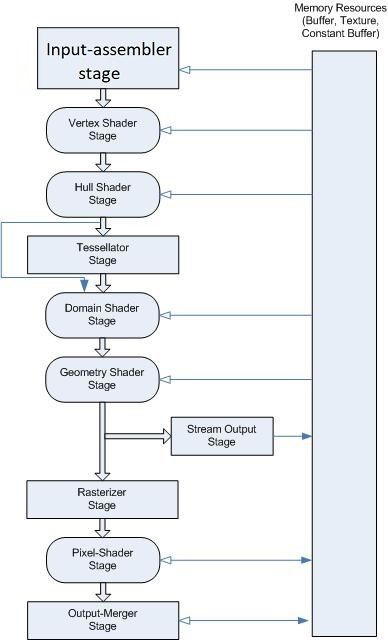

그래픽 파이프라인 - Win32 apps | Microsoft Learn

그래픽 파이프라인 - Win32 apps



Direct3D 11 그래픽 파이프라인은 Direct3D 10 그래픽 파이프라인 동일한 단계를 지원 + 고급 기능 지원



세이더 코어는 HLSL 프로그래밍 언어를 사용해 프로그래밍 가능



Input Assembler  IA : GPU가 처리할 정점 데이터(Vertex)와 인덕스 데이터를 조립(Assemble)

Direct X 11 Input Assembler Stage — 게임 개발 공부기

1. Vertex Buffer, Index Buffer 설정

2. Primitive Topology(삼각형, 선 점 등) 설정

3. 정점 데이터와 인덱스를 조합해 Primitive 생성



Vertex Shader  VS : 정점 데이터의 변환 및 처리

Direct X 11 Vertex Shader Stage — 게임 개발 공부기

1. 모델 -> 월드 -> 뷰 -> 투영 좌표 변환

2. 정점 위치(Position) 및 부가 속성(색상, UV) 등 계산

3. 조명 연산(기본적인 per-vertex lighting)



Hull Shader  HS(선택) :  TS 이전에 패치 데이터 처리 및 TS 레벨 결정

1. 패치 단위로 제어점 데이터 처리

2. 테슬레이션 요소 결정



Tessellator  TS : HS에서 정의한 테셀레이션 레벨에 따라 패치를 세분화

1. Direct3D 11에서 하드웨어 가속

2. 세분화된 정점 좌표 생성



Domain Shader  DS(선택) : TS의 세분화된 좌표를 실제 3D 공간 좌표로 변환

1. 세분화된 정점 위치 계산

2. 추가 조명, 변형 효과 적용



Geometry Shader  GS(선택): Primitive 단위(점, 선, 삼각형)로 입력을 받아 새로운 Primitive를 생성하거나 변형

1. 새로운 정점 추가

2. Dynamic Tessellation, Shadow Volume 생성, Particle Expansion



Stream Output  SO(선택) : Geometry Shader 출력 데이터를 GPU 메모리에 저장하여 이후 단계나 다른 렌더 패스에서 재사용

ex) Particle System 시뮬레이션 데이터 캐싱



Rasterizer Stage  RS :  Primitive를 픽셀 단위로 변환(래스터화)

1. Viewport Transform (정규화 좌표 → 화면 좌표)

2. Clipping, Culling (Back-face 제거 등)

3. Depth, Scissor Test 준비





Pixel Shader  PS : 픽셀 색상 계산

1. 텍스처 샘플링

2. 조명 연산

3. 색상 혼합



Output Merger  OM : 픽셀 쉐이더에서 출력된 색상 데이터를 프레임 버퍼에 결합(Merge)

1. Depth/Stencil Test

2. Alpha Blending

3. Render Targer에 최종 결과 쓰기
